标准件的选择说明
标准件的选择说明

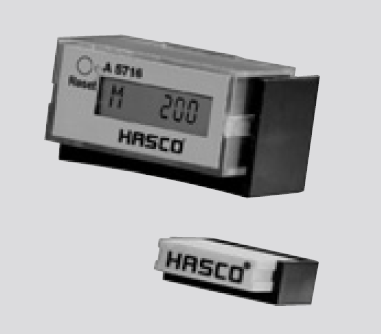

计数器

 1、通用采用A5710/51X34X27，价格低，不可清零。



A5710/51X34X27 (不能归零)








A5714/51X34X27(复合型可清零）






A5712/51X34X27(可归零)





A5716/51X34X27 （通用型可清零计数器）

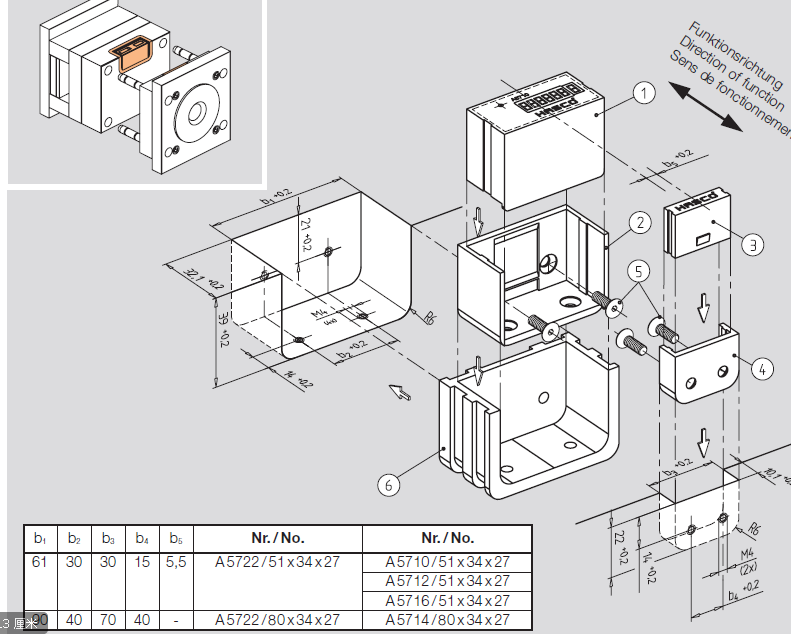

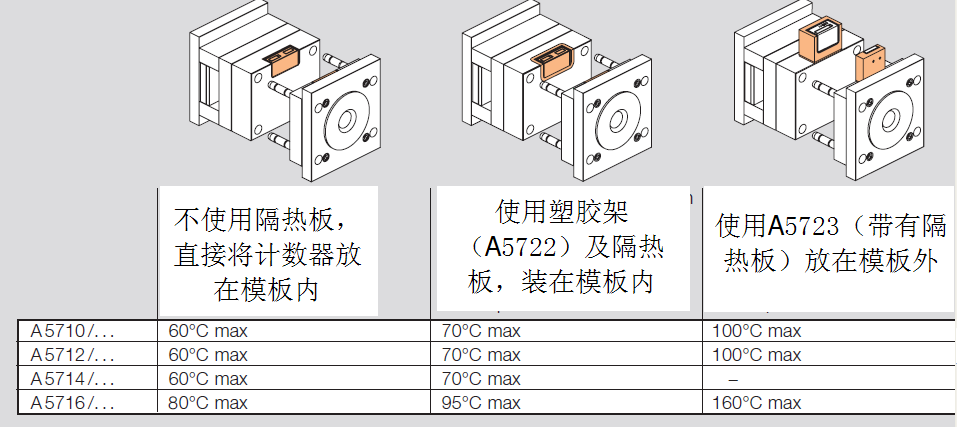

2、计数器的安装方式同模具温度息息相关，在不同的模温下，采用不同的安装方式

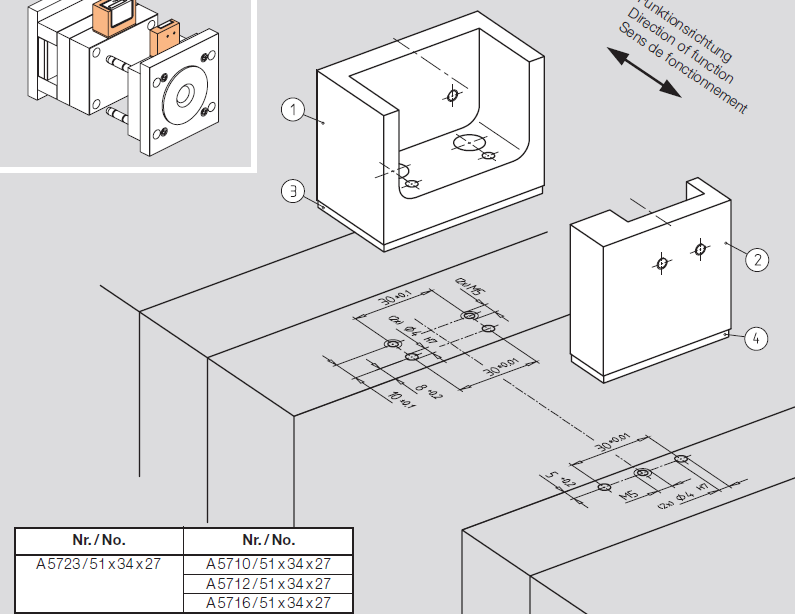

3、此A5723这一零件可以根据HASCO尺寸自制，（注意要加隔热板）




4、此为标准件。






5、注意计数器两零件的距离，以软件调出的为准，否则可能感应不到。

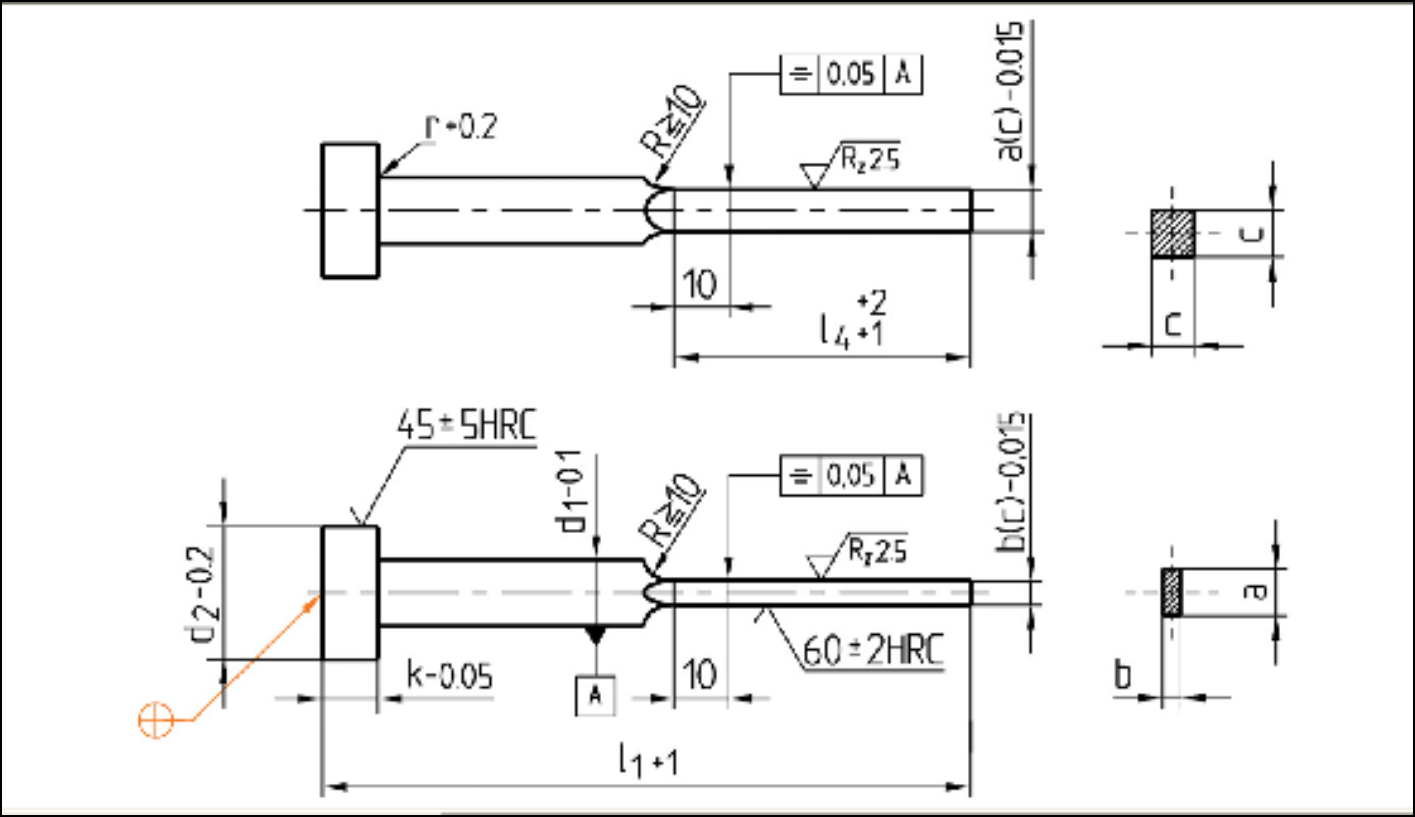

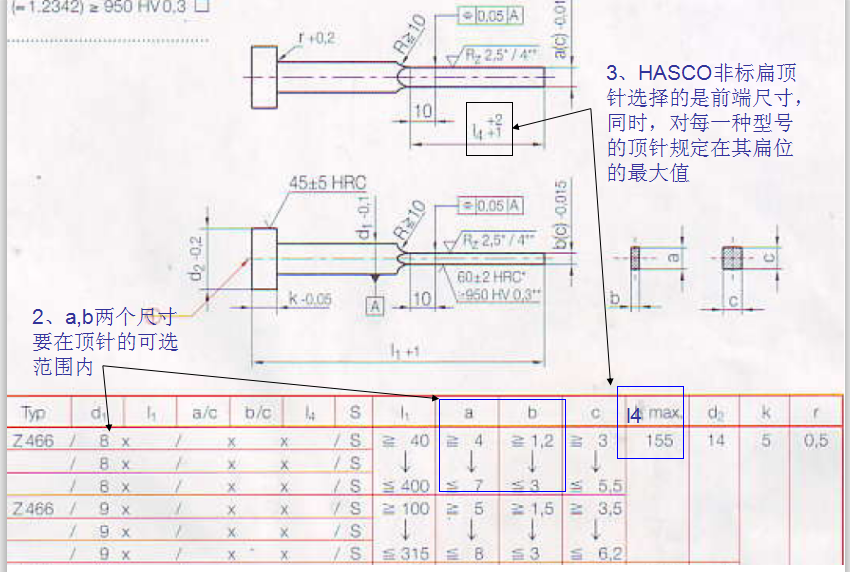

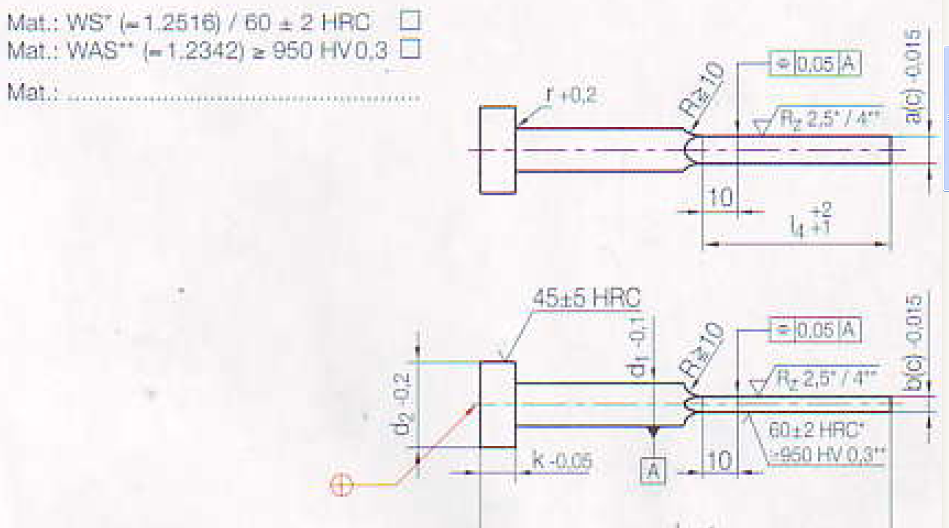

1、非标顶针在选取时，要特别的注意头部的尺寸一定要在规定的范围内。同时要注意托长的选取，详见下页






4、订购方式：Z466/托的直径X总长/长度X宽度X扁位长度/S




5、注意顶针的材质及硬度，加工要求。

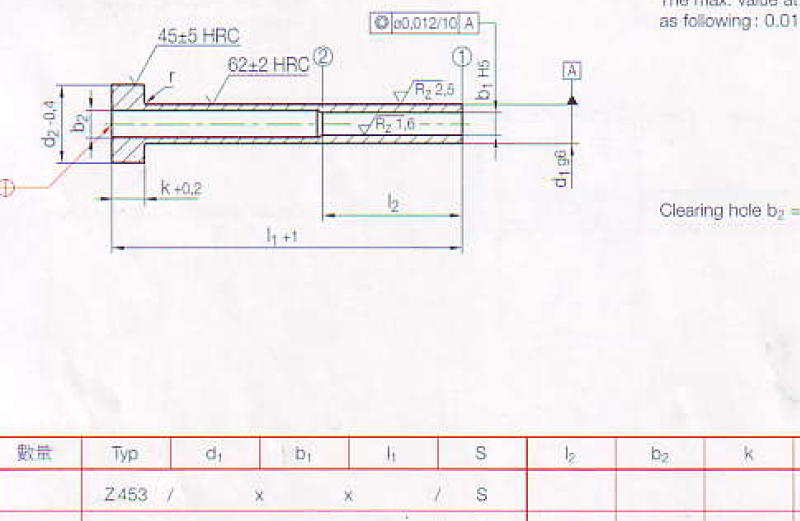

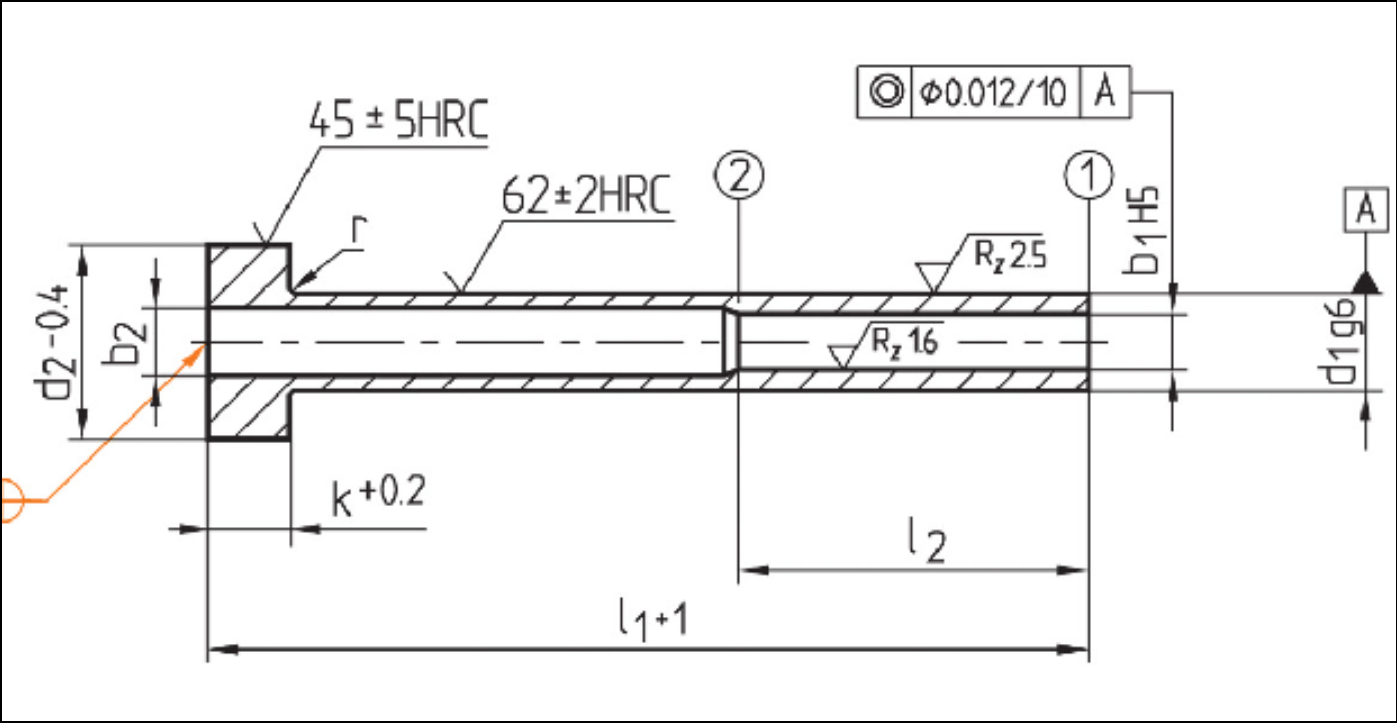

非标司筒

1、非标顶针在选取时，要特别的注意头部的尺寸一定注意管位（l2)的长度，其它的方式同普通司筒无区别。

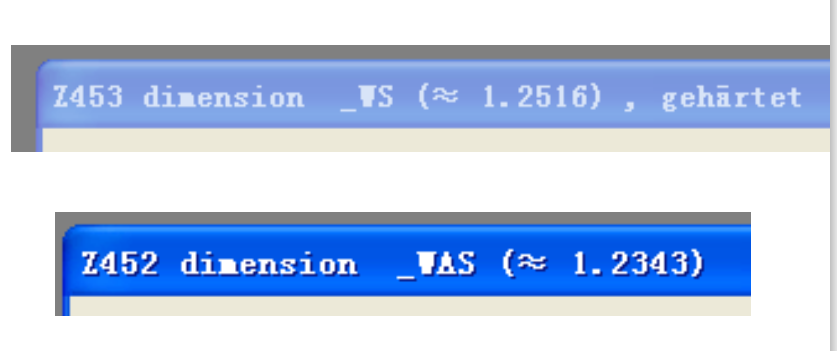

2、注意司筒材料的选择。



4、订购方式：Z453/直径X内孔直径/长度/S－管位长度

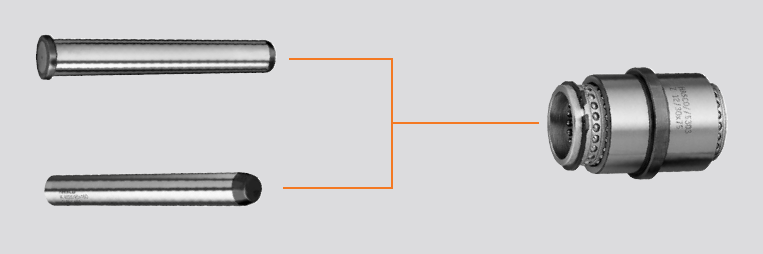

滚珠导套的选择

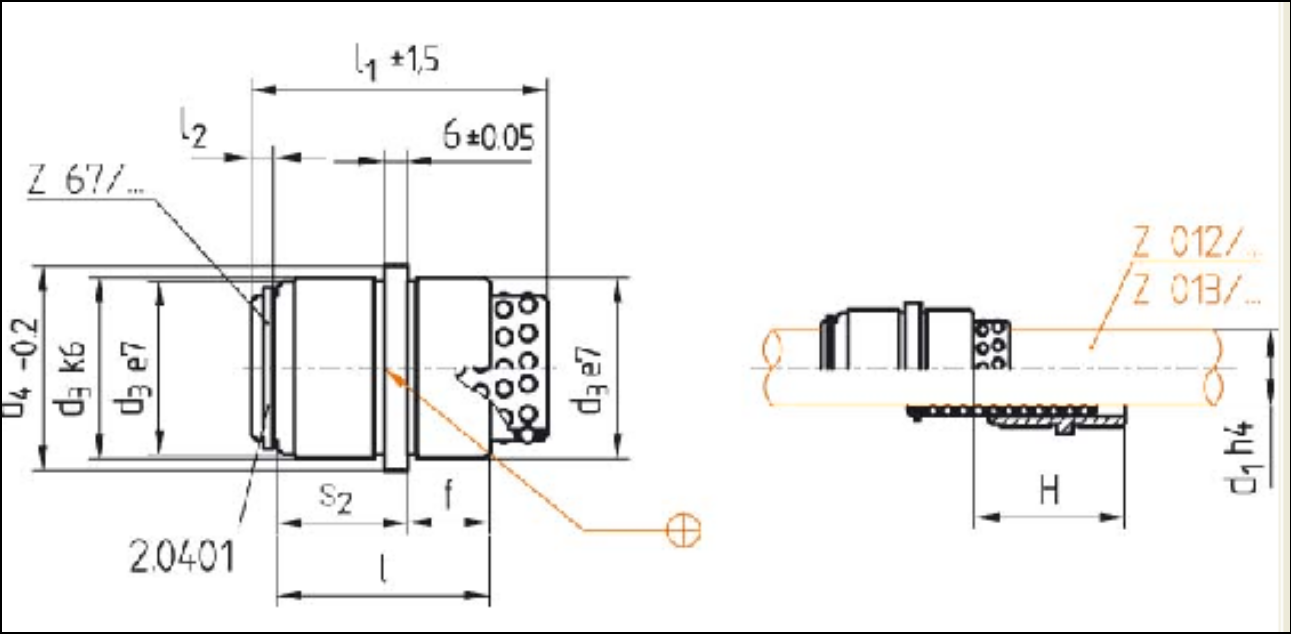

1、滚珠导套只能同Z012/Z013 相配合，其它导向零件的公差等级同滚珠导套不匹配




2、滚珠导套同导柱采用的是基轴制，轴的公关带为h4

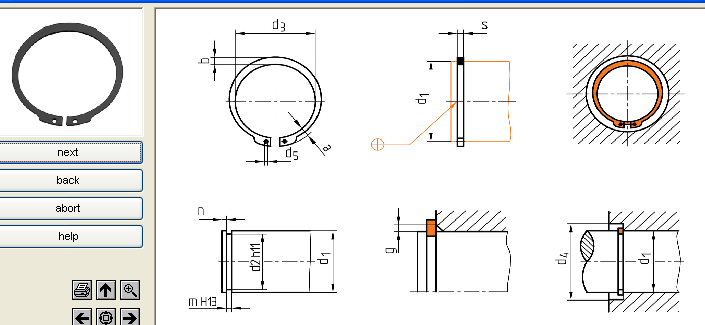

3、用来挡衬套的卡圈型 号是Z67的，要注意卡圈的避空在d4,要参照标准。
